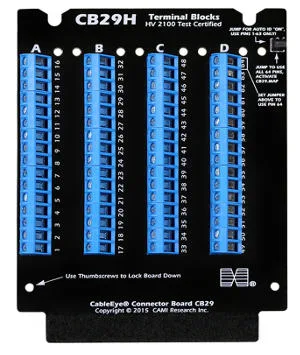

CAMI Research anuncia nuevas tarjetas para sistemas de test de cables y mazos CableEye. Con hasta cuatro bloques terminales atornillados de dieciséis polos, la CB29H responde a las necesidades de pruebas de elevada tensión (HiPot) a 2100 Vdc / 1200 Vac.
Para el mercado de test de mazos de cable, también se encuentra disponible una versión de tarjeta de transición (CB29AH).
Las dos modelos son variantes de la placa de conector CB29 con trazas que operan en las capas interiores para aportar seguridad adicional y protección ante la contaminación.
Las mandíbulas (jaws) metálicas sujetan un hilo insertado sin dañar o deteriorar la terminación. El espacio entre cada bloque terminal se puede usar como un canal que guía a los hilos.
Funcionamiento de las tarjetas para sistemas de test de cables
Suministrada como un conjunto de dos tarjetas, cada placa de test se puede “emparejar” con otras tarjetas de adaptador CableEye para contar con cualquier combinación de conectores.
Una opción bare board (CB29HB) resulta idónea si se desea añadir bloques terminales propios o usarla, por ejemplo, como interfaz de cable de adaptador.
Por lo tanto, estas tarjetas para sistemas de test de cables responden a las necesidades de test HiPot por encima de 1500 Vdc en procesos de prototipado y fabricación.
