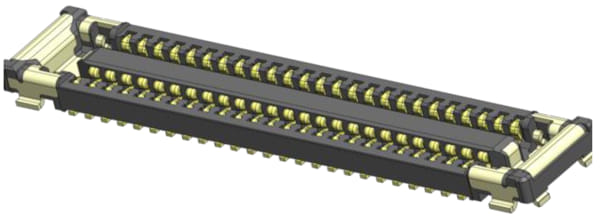

El conector tarjeta a tarjeta FPC WP56MS-S050VA1-R20000 presenta una estructura robusta de apilamiento con 50 posiciones, un paso de 0,3 mm y una altura de apilamiento de 0,6 mm, ideal para dispositivos móviles que exigen alta densidad y mayor potencia.
Reducción de tamaño y aumento de potencia en aplicaciones móviles
La necesidad de conectar componentes en dispositivos móviles compactos, como smartphones, dispositivos vestibles y tabletas, está impulsando la miniaturización de componentes como los conectores tarjeta a tarjeta.
Con el crecimiento de tecnologías como 5G y la demanda de mayores capacidades de batería y nuevos sensores, el conector WP56MS-S050VA1-R20000 de JAE, ofrece una solución avanzada para la gestión de espacio y potencia, adaptándose a diseños más exigentes.
Su altura de apilamiento de 0,6 mm y paso de 0,3 mm permiten una conexión fiable en entornos de alta densidad de montaje, manteniendo un diseño compacto con una profundidad de solo 1,73 mm, lo que optimiza el uso del espacio en aplicaciones críticas.
Una de las principales características de este conector es la incorporación de dos terminales de sujeción que actúan como puntos de suministro de energía, permitiendo la transmisión de hasta 5,0 A.
Esta integración de las sujeciones como terminales de potencia no solo optimiza el diseño del dispositivo, sino que también contribuye a un menor número de terminales, lo cual se traduce en mayor libertad de diseño.
Además, el conector cuenta con un diseño armado que incorpora herrajes metálicos protectores en las sujeciones, incrementando considerablemente su resistencia mecánica frente a daños durante el acoplamiento.
Fiabilidad y diseño para condiciones exigentes
El diseño robusto del WP56MS-S050VA1-R20000 ofrece una mayor durabilidad y seguridad en aplicaciones de montaje superficial (SMT), debido a su estructura de contacto de dos puntos.
Esta estructura asegura una conexión fiable, minimizando el riesgo de fallos por pérdida de contacto.
Para proteger los contactos de posibles defectos de soldadura, el conector dispone de una barrera de níquel que evita la migración de la soldadura, garantizando así una instalación limpia y duradera.
El conector WP56MS-S050VA1-R20000 también es compatible con las más altas velocidades de transmisión de datos, soportando estándares avanzados como MIPI, USB4 y PCIe Gen4, lo que lo convierte en una opción ideal para dispositivos que requieren conexiones rápidas y seguras en espacios reducidos.
El diseño de la superficie de acoplamiento, con un “clic” perceptible al conectar, mejora la manejabilidad y seguridad de instalación para el usuario, facilitando la manipulación y el ajuste preciso en el ensamblaje.
