El diseño de este tipo de filtro tiene sus inconvenientes, lo cual se demuestra en numerosos ejemplos prácticos, sobre todo en la interfaz de USB para aplicaciones industriales.

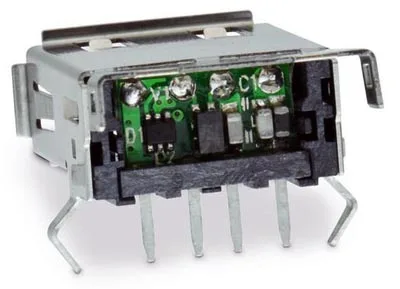

Würth Elektronik eiSos ofrece el conector WE-EPLE USB 2.0 tipo A, el primer y único conector USB con filtro EMC integrado y protección ESD. Es compatible con pad y con la mayor parte de conectores USB convencionales, al haberse mantenido las medidas. Con ello, los diseños existentes en la actualidad se pueden convertir en diseños compatibles con sistemas EMC.
El filtro EMC integrado elimina las interferencias de banda ancha en los cables conductores de tensión y señal y, al mismo tiempo, es prácticamente invisible para los cables de señal.
Beneficios de usar el conector USB con filtro EMC integrado
- Impedancia de filtro Vcc con valor superior a 100 Ω en el rango de 20 MHz hasta mucho más allá de 1 GHz.
- Supresión de interferencias en modo común de mucho más de 250 Ω a 240 MHz.
- Supresión de ESD a un nivel inferior a 10 V en el nivel de 4 impulsos ESD con 15 kV.
