2. Coincidencia de impedancia
La coincidencia de impedancia es otra consideración clave. Los sistemas RF generalmente tienen una impedancia característica de 50 ohmios o 75 ohmios, y es crucial que los conectores utilizados coincidan con esta impedancia para evitar reflexiones de señal, pérdidas de potencia e interferencias.
- Los conectores de 50 ohmios son comunes en aplicaciones RF generales, incluidas las comunicaciones inalámbricas y los equipos de prueba.
- Los conectores de 75 ohmios se utilizan típicamente en transmisión de video, televisión por cable y algunas comunicaciones satelitales.
Intelliconnect proporciona conectores de 50 ohmios ideales para sistemas RF estándar, garantizando bajas pérdidas de señal y reflexión en aplicaciones como redes, radiodifusión e instrumentación.
3. Tipo de conector

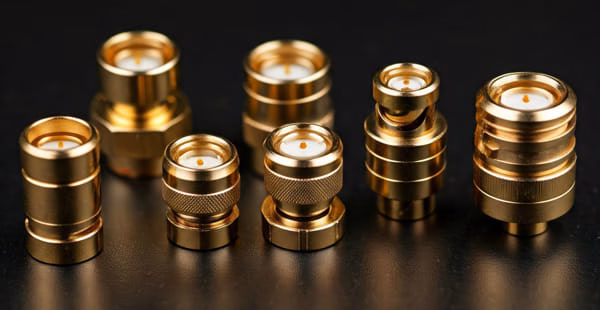

Existen muchos tipos de conectores RF, cada uno con sus propias características y aplicaciones. Algunos tipos comunes incluyen:
- SMA (Subminiature Version A): Popular en aplicaciones de alta frecuencia (hasta 18 GHz) en sistemas de comunicación inalámbrica, equipos de prueba y sistemas satelitales. Intelliconnect ofrece una gama de conectores SMA ideales para aplicaciones de alta precisión.
- BNC (Bayonet Neill-Concelman): Común en sistemas de baja frecuencia (hasta 4 GHz) y aplicaciones de video y equipos de prueba. Los conectores BNC de Intelliconnect ofrecen conexiones seguras y confiables.
- Tipo N: Conocidos por su durabilidad y rendimiento en sistemas de baja y alta frecuencia (hasta 11 GHz). Intelliconnect ofrece conectores tipo N con excelente rendimiento en entornos exteriores y exigentes.
- TNC (Threaded Neill-Concelman): Una versión roscada del conector BNC que mejora el rendimiento a frecuencias más altas (hasta 11 GHz).
- Tipo F: Utilizados frecuentemente en sistemas de televisión por cable de grado consumidor, los conectores tipo F de Intelliconnect son ideales para aplicaciones de entretenimiento y radiodifusión.
4. Tamaño y forma
El tamaño y la forma del conector también son importantes. Los conectores RF vienen en varios tamaños para adaptarse a diferentes cables y espacios disponibles en el equipo. Intelliconnect ofrece una amplia selección de conectores en diversos tamaños y formatos.
5. Durabilidad y entorno
Los conectores RF deben soportar las condiciones físicas y ambientales a las que estarán expuestos, especialmente en entornos industriales o exteriores. Algunos factores a considerar incluyen resistencia climática, durabilidad mecánica y resistencia a vibraciones y choques.
Intelliconnect ofrece conectores resistentes a condiciones adversas, ampliamente utilizados en aplicaciones militares, automatización industrial y sistemas aeroespaciales.
6. Capacidad de manejo de potencia
Dependiendo de la aplicación, el sistema RF puede implicar señales de alta potencia, lo que requiere conectores capaces de manejar grandes cantidades de potencia sin sobrecalentarse ni degradarse. Intelliconnect ofrece conectores de alta potencia adecuados para aplicaciones comerciales y de grado militar.
Conclusión
Elegir el conector RF adecuado es crucial para garantizar el rendimiento, la confiabilidad y la eficiencia de sus sistemas de comunicación. Comprendiendo factores como el rango de frecuencias, la impedancia, el tipo de conector, la durabilidad y el manejo de potencia, puede tomar una decisión informada que optimice la operación de su sistema RF.
Con una selección completa de conectores SMA, tipo N, MMCX y otros, Intelliconnect proporciona soluciones de alta calidad para satisfacer sus necesidades de conectividad RF, asegurando un rendimiento superior y una confiabilidad a largo plazo.
Sobre el autor del artículo
Steve Ponton, de RF Com, ayuda a ingenieros y científicos a identificar soluciones para el diseño de sistemas RF, de microondas y ópticos, aprovechando su conocimiento extenso de proveedores y especificaciones para cumplir objetivos técnicos y comerciales.
