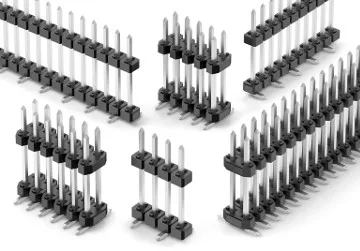

Fischer Elektronik ha anunciado cabezales macho SMD con cuadrícula de 2 mm en versiones de una y dos filas, con diseño “sándwich” para conectar tarjetas apiladas verticalmente.
Estos modelos de cabezales macho SMD se encuentran disponibles con tres alturas diferentes con un espacio libre (clearance) de 5.1, 9.2 y 13.3 mm entre los dos aislantes, respectivamente. También poseen tres acabados: completamente chapado en estaño, completamente chapado en oro y chapado en oro selectivo, donde la zona de unión está chapada en oro y el área de soldadura en estaño.
Los aislantes, por su parte, están realizados en plástico resistente a elevadas temperaturas, que es idóneo en soldadura SMT.
Formatos de cabezales macho SMD
El diseño de una fila está disponible con entre 4 y 20 contactos, mientras que la versión de dos filas puede contar con entre 4 y 40 contactos. También se pueden solicitar cabezales a medida con otro número de contactos.
